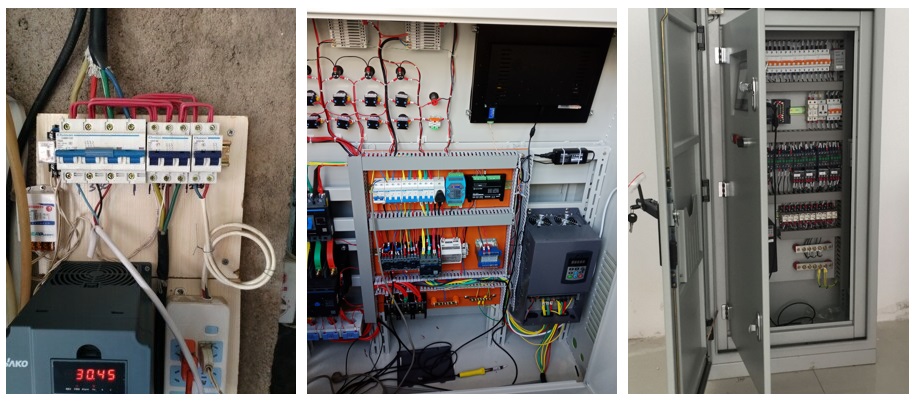

在設計安裝變頻器（以下簡稱-VFD）時我們需要先了解其電路構成，才能確保VFD在后期應用中保持安全穩定。VFD是由主電路和控制電路構成的，其中主電路的進線是與電網的三相電源相連，而主電路的出線則與異步電機的三相線相連的。
（1）主電路一般可以多配備一個斷路器，不適合使用漏電裝置，因?yàn)楦哳l干擾容易跳閘。
（2）控制回路為主回路服務，有傳感器聯鎖保護、VFD自身啟停等功能，如果需要外接旋鈕，還有電位器或模擬信號等信號電路?，F(xiàn)在有一些VFD是通過總線或者其他通訊方式控制的，也歸納到控制回路中。
（3）至于保證VFD的正常運行，則需要保證進線電源電壓在正常范圍內，沒有過度的突然升降，室內溫度在正常范圍內，VFD有正常的冷卻通風，良好的接地，電機沒有長期過載，沒有冷凝水，沒有腐蝕性氣體，粉塵少等；
（4）如果工藝和設備要求多臺VFD聯動，則應考慮聯動信號的分配和反饋，以保證設計精度。
（5）有些場合可能需要額外的制動功能，可以選擇制動電阻和制動單元來滿足要求。
（6）如果線路較遠，我們可以考慮增加一個輸出電抗器。
（7）如果電網電壓波動較大，可以選擇增加線路電抗器。
（8）一般用面板操作啟停操作就夠了，但也有一些需要外部終端控制或遠程操作的場合。此時需要控制線單獨引至相應的操作箱，再增加顯示儀表、啟停按鈕、調速電位器。
（9）在一些環境惡劣的地方，如高溫高濕，需要單獨為變頻電控柜配備冷卻裝置，如安裝空調等。
（10）考慮與其他設備匹配控制，如同步控制需要同步控制器，邏輯控制需要PLC和繼電器電路，張力控制需要張力控制器等等。
