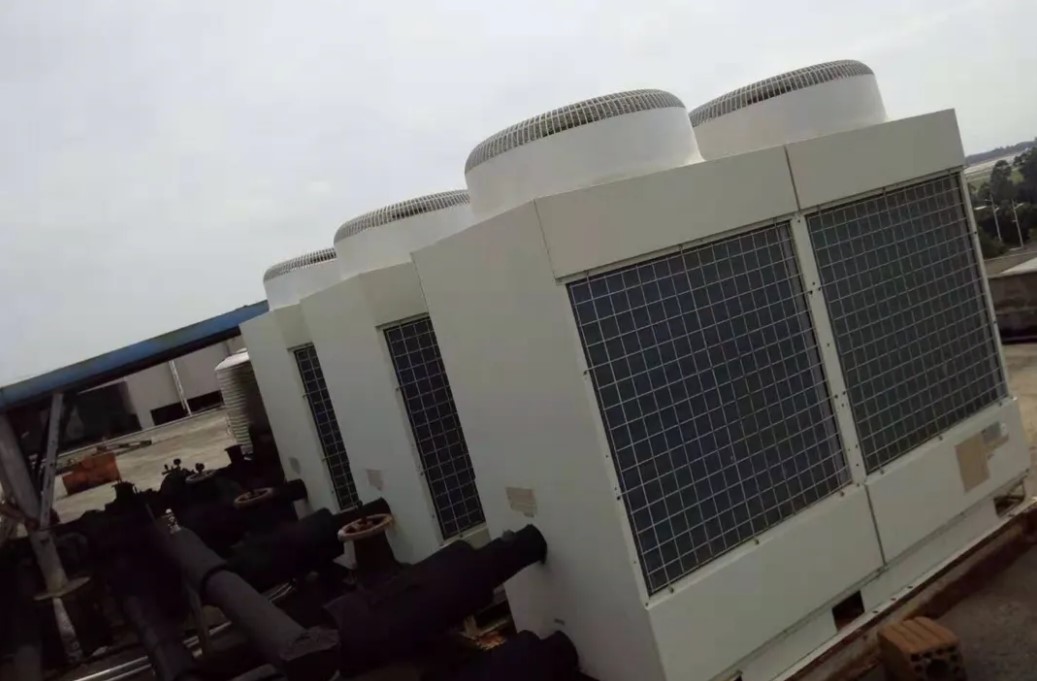

前幾天用幫人搬了兩個水泵控制柜（變頻柜）。我和一個老師傅去了現場，看到是一個大型的鮮花集散市場。因?yàn)槊娣e比較大，所以采用了大型的中央空調水機組。見下圖:由于前期缺乏規劃，后期部分設備與泵控制柜發生碰撞。妨礙操作。我們先把可拆卸的都拆了，把控制柜的底座拆下來，按照甲方的要求重新安裝到位，接下來就是固定泵控制柜了。布線的試運行。
試運行時出現了一個奇怪的現象:在兩個泵中的變頻器（Variable-frequency Drive，VFD），其中一個泵一打開，另一個泵就會立即自動停止。
很明顯，這個VFD受到了另一個VFD的干擾。我們這邊立馬就懵了，以為這次可能賺不到錢了，說什么都沒碰。為了保持我的頭腦穩定，我們仔細檢查了這里的線路，沒有發現任何異常。一開始我們以為兩個設備獨立工作都是正常的。之前兩者距離比較遠，電源分別由兩條電力線供電。現在，兩個帶有變頻器的泵控制柜靠在一起，它們由一根電源線供電，很可能通過電源線相互干擾。所以這兩個設備分別由兩條電源線供電，并有意連接到原來相距很遠的兩個電源。然而調試時故障依舊。
最后想到了接地的問題，試著給關機的設備外殼接了單獨的地線，故障果然消失了。后來我仔細檢查了接線，對比了兩個控制柜的接線。別提你真的發現了一些問題。我當時也沒在意接地線問題。我們之前拆的控制柜采用三相五線制，即一根接地線、一根零線、三相線，采用保護接地方式。后來我們要移動控制柜的位置，條件不允許使用三相四線(三相線一零線)。由于沒有接地線降低引線，所以沒有連接，導致機箱懸空。這樣有兩個問題。一個是觸電的安全隱患；另一種是因?yàn)闆](méi)有接地，無法屏蔽外界干擾。最好是對干擾不敏感的設備。如果它對干擾敏感，那么我們必須想辦法安裝接地線。針對這個問題，我們用水鉆在控制柜旁邊做了一個人工接地體。解決了接地線與控制柜接地端子的連接問題。
