變頻器作為電機控制中最主流的電控設備，具有調速、調壓準確、運行方式靈活多樣等優點。雖然變頻器的使用方法已經為廣大電工所熟悉和掌握，但其內部電路大家了解并不深。接下來我們就以其中四點來進行介紹：

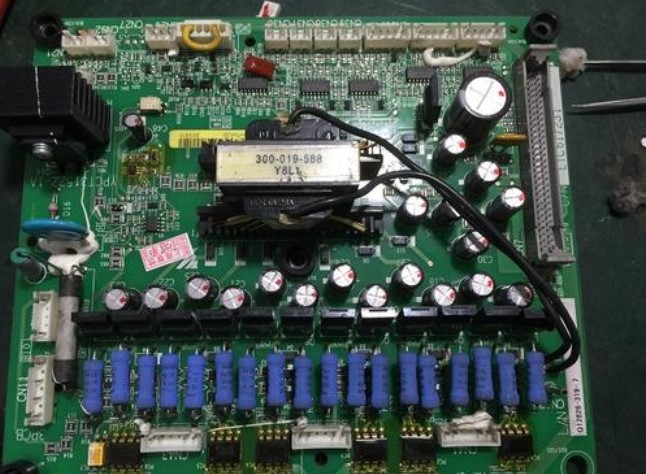

變頻器內部構造
一、我們所見的變頻器絕大部分都是三相輸出方式的，恐怕有不少同行會認為其內部應使用三相電流互感器檢測每相的電流。但真實情況是變頻器95%以上的都是采用兩相電流檢測方式，至于剩余相位的電流值，它是由變頻器使用運算放大器電路從測量的兩相電流計算出來的。
二、在維修或者拆卸通電后的變頻器時，我們無需使用萬用表檢測直流母線電壓，只需多加留意一下變頻器內部線路中的電源指示燈就行。該LED指示燈不僅起到顯示電源正常與否的作用，斷電后直流母線的電壓泄放也能直觀地顯示出來。（其實就是濾波電容電壓），當燈熄滅時，顯示直流母線電壓已經降到80V以下，因此可以安全跟蹤。。
三、通常變頻器內部的開關電源會輸出15V、+24V、+5V幾個電壓等級，其中最重要的是+5V。由于路壓被供應到變頻器“大腦” CPU上。如果該電路的電壓波動，變頻器就會無法正常運行！這也就是為什么變頻器開關電源部分都是以該路電壓作為監測對象的原因所在。
四、因在工作中發生過壓、過流等故障，極易造成變頻器功率逆變器件 IGBT/IPM損壞，此類元件一般價格較高，且不能可靠地保證其可靠性。維修單相小功率變頻器過程中通過大量的維修實例發現，單相1.5—5.5 KW變頻器在 IGBT和整流橋損壞后應立即更換。，可以使用電磁爐當中的兩種元件進行代換，只要變頻器的合理性能同樣穩定可靠，而且這些元件相對便宜，易于獲得，是降低維修成本的一個好方法。
上述變頻器維修相關資料由杭州三科變頻器收集整理。
